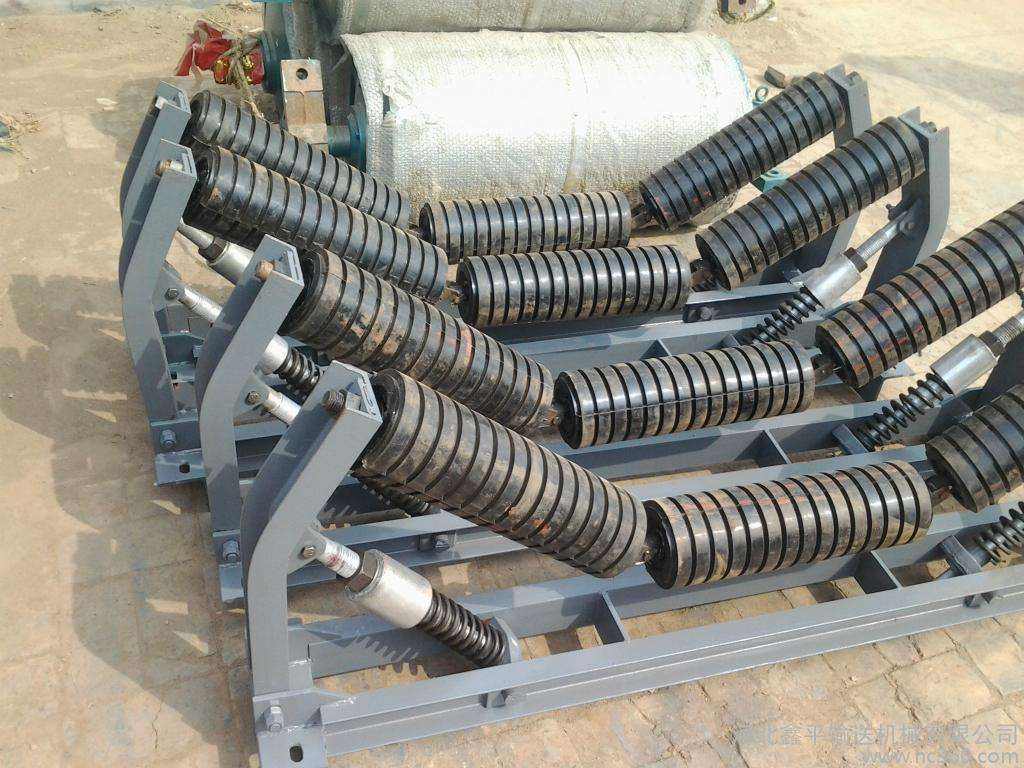

托辊质量标准要求

1.管体

⑴符合MT／T 1019--2006的规定；

⑵壁厚偏差±8%；同一截面壁厚差≤7.5%；外径偏差±0.5mm；

⑶每米长度直线度公差≤0.5mm；

⑷椭圆度＜0.5mm；

2.轴承座

⑴采用ST14优质冷轧板或08F优质碳素钢；

⑵名义厚度不得小于3mm。

⑶轴承座的轴承孔内径公差为M7。

3.轴承

⑴符合MT／T 655的规定。

⑵轴承采用KA系列托辊专用轴承；

⑶表面粗糙度：内圈0.2μm；外圈0.25μm；

⑷跳动度：内圈端面＜0.24μm；外圈端面＜0.4μm；

⑸旋转阻力：轴承内径φ12-φ24φ时，阻力≤0.2N；内径φ24-φ40时，阻力≤0.32N；

4.托辊轴

⑴托辊轴材料的机械物理性能不得低于Q235--A钢。

⑵托辊轴与轴承装配部分外径公差为js6。

⑶两端装轴承及密封处外径同轴度公差0.01mm，磨削精度Ra0.4

5.密封装置

⑴密封件采用尼仑1010；

⑵润滑脂采用脲基润滑脂；

⑶密封件的密封端面不得有裂纹、划痕和气孔等缺陷。

6.装配要求

⑴零件(包括外购件)应经检验合格后方可装配使用。

⑵各零件应清洗干净，应在清洁干净的环境中进行装配。

⑶冲压轴承座与托辊管体的气体保护焊的焊缝不得有缩孔、漏焊。铸铁轴承座应与托辊管体紧配合，不得有任何松动。

⑷安装KA系列轴承时，应使尼龙保持架开口向外(轴端方向)，轴承装入托辊后，应保持适当的轴向游隙。

⑸安装密封件前应将轴、密封腔体、密封端盖及密封件清洗干净，添加润滑脂时应防止杂质进入密封部位。

⑹安装迷宫密封件时，内、外密封件不得相互接触。

⑺使用接触密封件时，密封件的唇口不得有损伤或翻边等现象。

以上各件应选最好的厂家、最好的材质、最高的公差及精度，自制加工件尺寸及公差、精度大于图纸要求。
